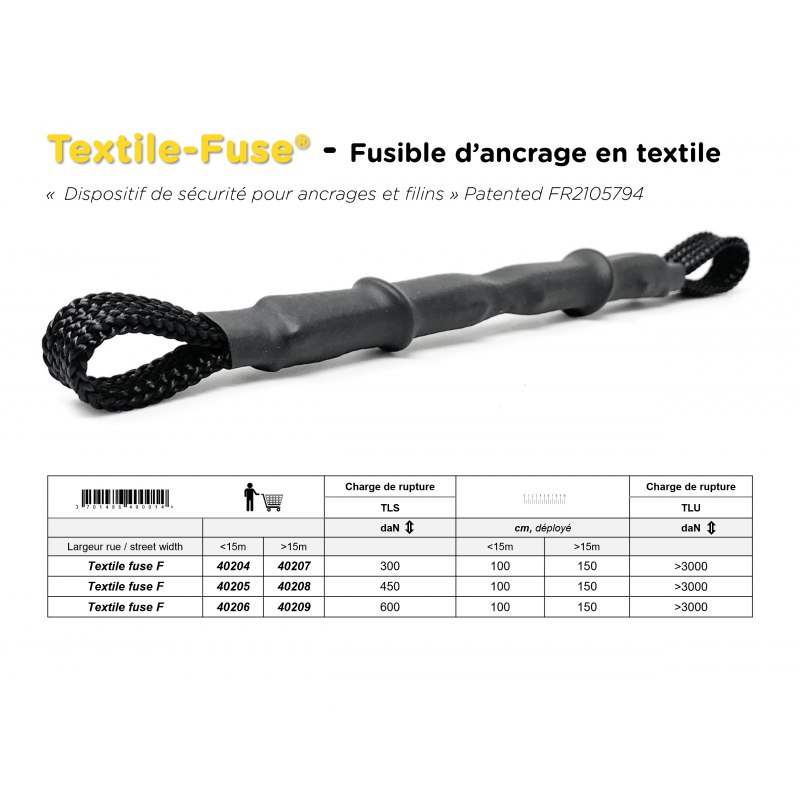

Textile-Fuse®, Fusible d’Ancrage & de Sécurité
Gamme : Lab Innovation | Protection des Ouvrages & Infrastructures « La rupture contrôlée au service de la protection des structures. »
Description du concept : Le Textile-Fuse® est un connecteur textile "fusible" de haute technicité conçu pour assurer une liaison sécurisée entre deux éléments structurels. Il agit comme un disjoncteur mécanique : en cas de dépassement des limites de tension (tempêtes, accumulation de neige, surcharges accidentelles), il réduit les contraintes sur l'ouvrage ou se rompt de manière délibérée pour préserver l'intégrité des ancrages fixes en façade.
Architecture de Sécurité en 3 États : Le dispositif offre une réponse graduée face à l'augmentation de la tension :
-
Tension d'Usage : Intégrité totale du fusible sous la charge normale de service.
-
Tension Limite de Service (TLS) : Ouverture partielle du fusible pour relâcher la tension. Cet état constitue un signal visuel d'alerte indiquant que la charge calibrée a été franchie.
-
Tension Limite Ultime (TLR/TLU) : Rupture totale et contrôlée pour libérer la structure et protéger la platine d'ancrage fixe en façade contre l'arrachement.
Usage Cible & Partenariat : Développé en collaboration avec la société Reilux, ce produit est l'outil privilégié des installateurs de :
-
Ciels de rue et éclairages publics suspendus.
-
Voiles d'ombrage et structures textiles.
-
Mise en sécurité passive : Permet la mise en drapeau automatique des structures sous charge extrême pour protéger les biens et les personnes.
Fusible d'ancrage & de sécurité | Textile-Fuse®
Textile-Fuse®, Fusible d’Ancrage & de Sécurité
Gamme : Lab Innovation | Protection des Ouvrages & Infrastructures « La rupture contrôlée au service de la protection des structures. »
Description du concept : Le Textile-Fuse® est un connecteur textile "fusible" de haute technicité conçu pour assurer une liaison sécurisée entre deux éléments structurels. Il agit comme un disjoncteur mécanique : en cas de dépassement des limites de tension (tempêtes, accumulation de neige, surcharges accidentelles), il réduit les contraintes sur l'ouvrage ou se rompt de manière délibérée pour préserver l'intégrité des ancrages fixes en façade.
Architecture de Sécurité en 3 États : Le dispositif offre une réponse graduée face à l'augmentation de la tension :
-
Tension d'Usage : Intégrité totale du fusible sous la charge normale de service.
-
Tension Limite de Service (TLS) : Ouverture partielle du fusible pour relâcher la tension. Cet état constitue un signal visuel d'alerte indiquant que la charge calibrée a été franchie.
-
Tension Limite Ultime (TLR/TLU) : Rupture totale et contrôlée pour libérer la structure et protéger la platine d'ancrage fixe en façade contre l'arrachement.
Usage Cible & Partenariat : Développé en collaboration avec la société Reilux, ce produit est l'outil privilégié des installateurs de :
-
Ciels de rue et éclairages publics suspendus.
-
Voiles d'ombrage et structures textiles.
-
Mise en sécurité passive : Permet la mise en drapeau automatique des structures sous charge extrême pour protéger les biens et les personnes.
82,34 €
HT
Spécifications Techniques & Conformité
-
Composition : Sangle 100% Polyester PES® ou Dyneema® pré-étiré et ensimé, selon le seuil de rupture souhaité.
-
Protection : Surgaine protectrice en PEHD polyoléfine pour une durabilité accrue en extérieur.
-
Fabrication : 100% Made in France dans les ateliers Nodus Factory.
Cadre Réglementaire :
-
Directive Machine 2006/42/CE : Conforme en tant qu'accessoire de liaison et dispositif de sécurité intégré.
-
Eurocode 3 (EN 1993) : Intégrable dans les notes de calcul de structures métalliques comme dispositif de limitation de charge.
-
NF EN 1263-1 : Référentiel utilisé pour les protocoles de tests de rupture dynamique et d'absorption d'énergie.
-
EN 795 (Ancrage) : Certification réalisable sur demande pour les configurations suspendues au-dessus du public.
Étude & Homologation
Le Textile-Fuse® est une solution de sécurité passive sur-mesure. Nos ingénieurs calibrent les seuils de rupture (TLS/TLU) précisément selon votre cahier des charges technique.
Note : La certification finale aux normes spécifiques de votre secteur industriel peut être réalisée à votre demande.
40204
